Вентилятор VKR 560/35-4E
Гарантия
18 мес.
Масса
24 кг
Объем
0.1493 м³
Производитель
НЕВАТОМ
Страна производства
Россия

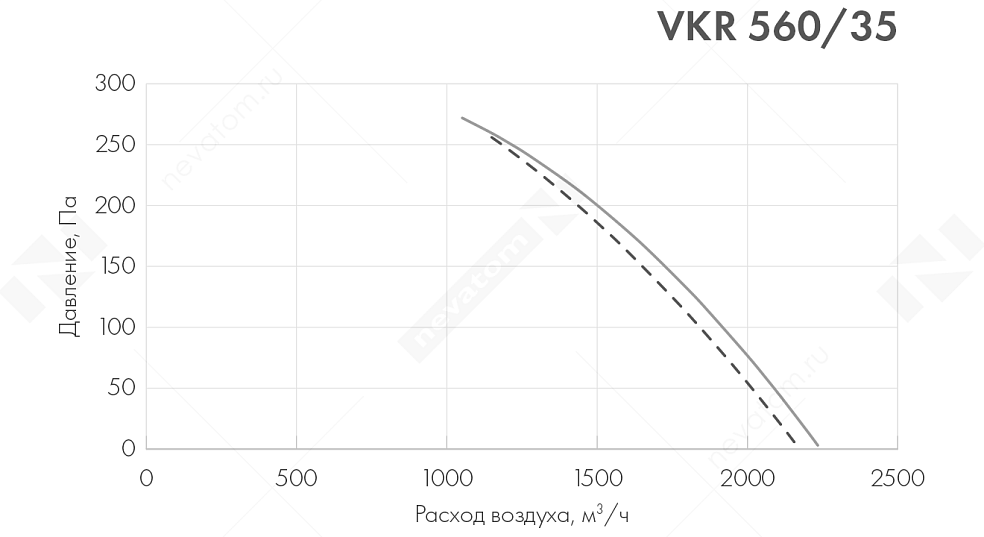

График рабочих характеристик
Конструктивные характеристики
Исполнение
общего назначения
Тип
Стандарт
Типоразмер
560
Минимальный расход воздуха
0
Диаметр рабочего колеса (номинальный)
35 мм
Материал рабочего колеса
алюминий
Материал корпуса
оцинкованная сталь
Форма соединения
прямоугольное
Положение монтажа
горизонтальное
Характеристики двигателя
Тип двигателя
асинхронный (ГОСТ 31606-2012)
Тип электрической сети
переменный ток
Фазность и напряжение
1x220
Частота тока (номинальная)
50 Гц
Класс защиты IP
IP54
Встроенная термозащита
есть
Ток
1 А
Количество полюсов электромотора
4 шт.
Частота вращения (номинальная)
1 360 об/мин
Мощность потребляемая (номинальная)
0.22 кВт
Климатические характеристики
Климатическое исполнение по ГОСТ 15150
У
Категория размещения по ГОСТ 15150
1
Температура перемещаемой среды
от -25 до 50 °С
Температура внешней среды
от -70 до 40 °С

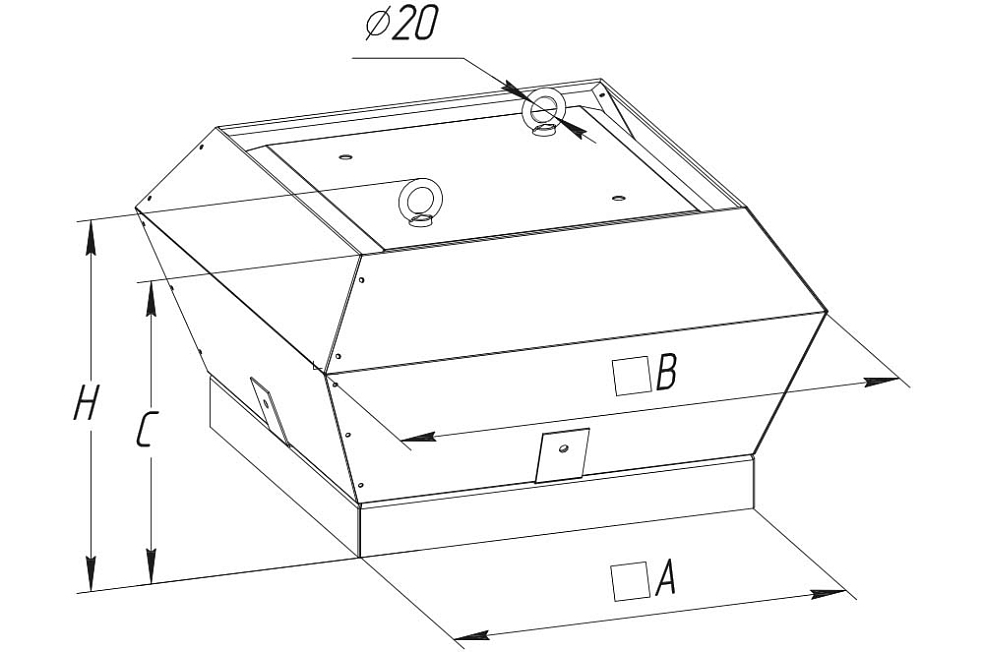

Габаритные характеристики
A
560 мм
B
660 мм
H
202 мм
C
317 мм
Шумовые характеристики
Давление при измерениях 230 Па
Расход воздуха при измерениях 1 034 м³/ч
| Общее, дБА | Уровень звуковой мощности, дБ, в октавных полосах частот, Гц | |||||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| Канал | ||||||||||
| 66 | 44 | 60 | 52 | 54 | 60 | 57 | 55 | 48 | ||
| Корпус | ||||||||||
| 49 | 21 | 43 | 47 | 41 | 44 | 38 | 32 | 29 | ||
| На входе | ||||||||||
| 64 | 49 | 60 | 52 | 47 | 51 | 52 | 49 | 50 | ||
Схема электрического подключения
